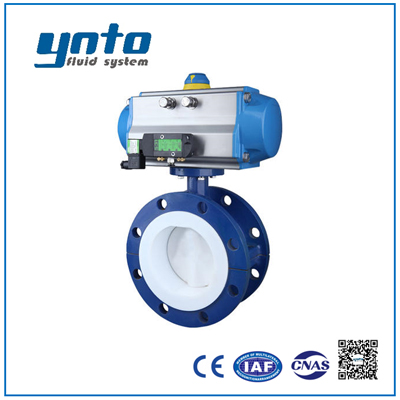

氣動法蘭襯氟蝶閥
氣動法蘭襯氟蝶閥
氣動法蘭襯氟蝶閥
產品概述：
氣動法蘭襯氟蝶閥是為了適應一些具有強酸、強堿的腐蝕性環境，石油、化工、食品等多個特殊領域的需要，使用聚四氟乙烯制成的閥體，具有很強的防腐效果。在常規條件下可以替代不銹鋼閥體，具有更高的性價比。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則呈全開狀態。氣動法蘭襯氟蝶閥是由氣動執行器和蝶閥組成。氣動法蘭襯氟蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截?cái)嚅y使用，亦可設計成具有調節或段閥兼調節的功能，氣動法蘭襯氟蝶閥在低壓大中口徑管道上的使用越來越多。
產品特點：
- 氣動法蘭襯氟蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成；
- 只需旋轉90°即可快速啟閉，操作簡單；
- 閥門具有良好的流體控制特性；
-
氣動法蘭襯氟蝶閥有彈密封和金屬的密封兩種密封型，彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊
備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造技術規范 設計依據 GB標準 ANSI標準 設計標準 GB/12237 ANSI B16.34 結構長度 對夾鏈接 GB/12221 ANSI B16.10 連接法蘭尺寸 GB/9113、JB/T79 ANSI B16.5 實驗和檢驗 JB/T9092 API598
備注：其他特殊密封材質和特殊溫度可根據客戶要求設計選型參數技術 公稱通徑 DN50-200mm 鏈接方式 法蘭式 氣缸選配 AT系列 氣缸形式 雙作用、單作用（彈簧復位） 控制方式 二位切斷（開關型）、調節型、三段式（開度可選） 公稱壓力 6、10、16bar（如需更高壓力，請注明要求。） 氣源壓力 雙作用：4-8bar、單作用：5-8bar 介質溫度 W1：-40~180℃ 、W5：-20~80℃、W7：-40~160℃ 環境溫度 標準型：-20~80℃ 閥體材質 鑄鐵（Q）、碳鋼（C）、不銹鋼（P4、P6） 密封材質 丁晴橡膠（X）、聚四氟乙烯（F）、全內襯四氟乙烯（F46）
